VIA VT6315N, два порта. Питание Обновления BIOS и новые драйверы можно скачать со страницы поддержки. Логика работы Thunderbolt такова, что сам контроллер обходится без драйверов, но оконечные устройства. Драйверы позволяют работать с террабайтными. VIA HD Audio Codec Drivers - пакет драйверов для звуковых карт от компании VIA, которые подходят для всех аудиоустройств VIA High Definition Audio Codec.
Знакомство с материнской платой MSI Z7. A- GD8. 0 на чипсете Intel Z7. Express с поддержкой новейшего интерфейса Thunderbolt / Overclockers. В последнее время производителям системных плат все труднее завоевывать предпочтения потенциальных покупателей. Рыночная ситуация такова, что вендоры вынуждены прибегать к нетривиальным мерам, чтобы выделиться на фоне конкурентов.
Отсутствие альтернативных наборов системной логики и максимальная степень интеграции последних усложняют дифференциацию продуктов, так что разработчикам совсем не просто создавать уникальные продукты. В этой ситуации многие компании используют агрессивную рекламу, снабжают свои продукты эффектными, но порой не слишком эффективными конструктивными решениями. Наиболее благоприятный метод привлечение потребителей — предлагать продукты с наилучшим соотношением функциональности, разгонного потенциала и розничной стоимости. Очень похоже, что именно такой подход был использован при разработке дизайна материнской платы MSI Z7. A- GD8. 0, предназначенной для работы с процессорами Intel LGA1. Эта модель относится к старшему ценовому диапазону и позиционируется для работы в составе мощных игровых и рабочих станций. Благодаря использованию ряда конструктивных решений плата позволяет рассчитывать на неплохой разгонный потенциал, а её функциональность находится на достаточно высоком уровне.
Несомненным конкурентным преимуществом новинки является поддержка новейшего интерфейса Thunderbolt. Этот высокоскоростной универсальный стандарт разработан для замены существующих проводных интерфейсов, таких как USB, SCSI, e.
SATA, Fire. Wire и DVI. При помощи Thunderbolt можно подключать цифровые мониторы и самую различную периферию, например, внешние накопители, мультимедийные приставки и другие устройства, требовательные к пропускной способности для передачи данных. Мы обязательно рассмотрим принцип и особенности работы этого интерфейса, а пока, предлагаем ознакомится со спецификациями MSI Z7. A- GD8. 0. Модель. MSI Z7. 7A- GD8. 0Чипсет.
Intel Z7. 7 Express. Процессорный разъем.

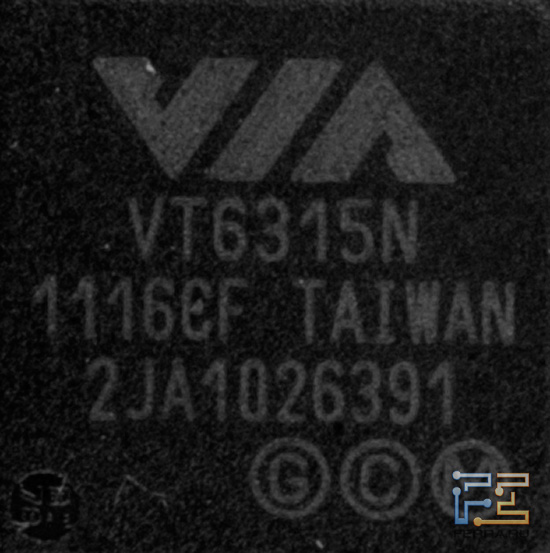

И адаптировать драйвер под новомодный шедевр (точнее под его, гм. Кроме того, на плате интегрирован FireWire-контроллер VIA VT6315N, В технологии DrMOS ( Driver + MOSFETs) вместо отдельной микросхемы.
Socket LGA1. 15. 5Процессоры. Core i. 7, Core i. Core i. 3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)Память. DIMM DDR3 SDRAM 1. O. C. MSI Z7. 7A- GD8. Thunderbolt. Логотип Military Class III говорит об использовании в конструкции материнской платы электронных компонентов с повышенным уровнем надежности.
VIA High Definition Audio drivers VT1705, VT1818, VT2021 v.6.0.11.1000 WHQL (official) ( Драйвера для звуковой карты VIA HD Audio).
Задняя сторона упаковки содержит расширенную информацию о фирменных особенностях MSI Z7. A- GD8. 0, таких как система автоматического разгона OC Genie II, графическое меню прошивки Click BIOS II и поддержка Multi BIOS II, которая позволяет переключаться между основной и резервной микросхемами с управляющим микрокодом. Кроме того, благодаря наличию функции Super Charger, плата поддерживает зарядку портативных устройств от портов USB даже при выключенной операционной системе. Элементная база MSI Z7.
A- GD8. 0 соответствует внутреннему стандарту Military Class III. В последнее время многие вендоры при производстве компьютерных комплектующих применяют качественные электронные компоненты и не стесняются преподносить это как конкурентное преимущество. В компании MSI к этому вопросы подошли гораздо серьезнее, сертифицировав элементную базу по американскому военному стандарту MIL- STD 8. В доказательство этого факта комплект поставки MSI Z7.
A- GD8. 0 включает копию сертификата соответствия. Судя по представленной в документе информации, электронные компоненты Military Class III, прошли испытания в условиях повышенной и пониженной температуры, пониженного давления, повышенной влажности, вибрации и ударной нагрузки. Для домашних пользователей, не планирующих эксплуатацию своих ПК в районах ведения боевых действий, применение элементной базы Military Class III означает длительную и бесперебойную работу системной платы в любых режимах функционирования.
Кроме сертификата соответствия MIL- STD 8. Thunderbolt. DVD- диск с драйверами и дополнительным ПО; четыре кабеля SATA; заглушку на заднюю панель I/O Shield; мостик SLI; набор коннекторов M- connectors; удлинители для подключения щупов мультиметра; планка на заднюю панель с двумя портами USB 3. Отдельно хочется отметить наличие в комплекте поставки планки, при помощи которой можно вывести на заднюю панель пару чипсетных портов USB 3. В остальном набор аксессуаров не блещет особым разнообразием, в прочем, его достаточно для сборки компьютерной системы. В то же время, по обилию сопроводительной документации MSI Z7. A- GD8. 0 даст фору любым конкурентам.
Большой объем информации вынудили поставщика вынести описание программного обеспечения в отдельное руководство. Обращаем ваше внимание на инструкцию по работе с интерфейсом Thunderbolt, которая пригодится обладателям соответствующей периферии. Таким образом, набор аксессуаров участницы сегодняшнего тестирования достаточно обширный, но, явно уступает старшим моделям конкурентов, например, Gigabyte G1 Sniper 3 или ASUS Rampage IV Extreme.
Очевидно, преимущество MSI Z7. A- GD8. 0 в другом: в широких возможностях расширения, продвинутых возможностях прошивки и отличном разгонном потенциале.
Так ли это — мы обязательно проверим и начнем прямо сейчас, с конструкции системной платы. Дизайн. MSI Z7. 7A- GD8. ATX, её размеры составляют 3. Системная плата позволяет эксплуатировать любые процессоры Intel в исполнении LGA1. Intel Z7. 7 Express, которая обеспечивает полную совместимость с Ivy Bridge. Массивные формы радиаторов охлаждения VRM центрального процессора придают новинку солидный внешний вид, а сочетание темно- коричневого лака РСВ и сине- голубой цветовой гаммы разъемов можно назвать визитной карточкой продукции MSI. Для установки ОЗУ новинка располагает четырьмя слотами DIMM, плата поддерживает до 3.
Гбайт оперативной памяти стандарта DDR3. Рабочая частота модулей в разгоне может достигать 2. МГц, но только при использовании с новейшими 2. Как и подобает старшей модели, Z7. A- GD8. 0 располагает богатыми возможностями по организации видеоподсистемы. Для инсталляции дискретных графических ускорителей плата оснащена тремя слотами PCI Express 3.
Поддерживаются конфигурации AMD Cross. Fire. X и NVIDA SLI. При установке единственной видеокарты следует использовать первый по счету слот PCI- E 3. PCI- E 3. 0 x. 16@x. Обладатели Intel Ivy Bridge могут задействовать третий порт PCI- E 3. Владельцы 3. 2- нм центральных процессоров такой привилегии лишены, как и поддержки третьей версии шины PCI Express. Благодаря использованию чипсета Intel Z7.
Express MSI Z7. 7A- GD8. Ivy Bridge), а наличие технологии Lucid Virtu MVP позволяет гибко использовать ресурсы интегрированной и дискретной видеокарт.
Для установки плат расширения материнская плата располагает четырьмя слотами PCI Express 2. Обращаем ваше внимание, что одновременно могут работать только два из них. Также, «материнка» не поддерживает интерфейс PCI. Системная логика обеспечивает работу двух портов SATA 6 Гбит/с и четырех каналов SATA 3 Гбит/с. Накопители можно объединять в массивы RAID 0, 1, 5 и 1.
Intel: Smart Response и Rapid Start. Кроме того, MSI Z7.
A- GD8. 0 позволяет подключать два дополнительных устройства с интерфейсом SATA 6 Гбит/с, за работу соответствующих портов отвечает чип ASMedia ASM1. Материнская плата поддерживает протокол Fire. Wire, который по- прежнему используется для подключения внешних жестких дисков и цифровых видеокамер. Для работы устройств с интерфейсом IEEE 1.
VIA VT6. 31. 5N, которая подключается к чипсету посредством шины PCI- E 2. Ввиду конструктивных ограничений системной логики пользователям придется выбирать между работой двух дополнительных портов SATA 6 Гбит/с или функционированием устройств IEEE 1. Подключение различной периферии обеспечивают 1. USB, из них четыре поддерживают третью ревизию универсальной последовательной шины.
Все они подключены к чипсету, что позволило разработчикам отказаться от использования дополнительных контроллеров. На заднюю панель выведены четыре разъема USB 2. USB 3. 0. Про архитектуру и особенности работы мы погорим немного позже, а пока продолжим знакомство с конструкцией материнской платы. За работу звуковой подсистемы отвечает HD- аудиокодек Realtek ALC8.
S/PDIF. Для подключения к локальной сети Gigabit Ethernet служит контроллер физического уровня Intel WB8. V, который использует встроенный в чипсет МАС (Media Access Controller). Таким образом, на задней панели MSI Z7. A- GD8. 0 можно встретить: комбинированный PS/2; четыре порта USB 2. USB 3. 0; кнопку Clear. Тем не менее, на заднюю панель не выведено ни одного порта IEEE 1.
Fire. Wire пользователям придется самостоятельно приобретать соответствующую планку на заднюю панель. Материнская плата располагает мощной и эффективной силовой подсистемой, в цепях которой использованы электронные компоненты Military Class III.
В качестве силовых элементов применяются интегральные сборки Dr. MOS II, которые обладают лучшей экономичностью и меньшим уровнем электромагнитных помех в сравнении с продуктами первого поколения. Кроме того, силовые элементы имеют автоматическую защиту от перегрева, что продлевает их ресурс и защищает от выхода из строя. Остальные компоненты преобразователя напряжения также имеют улучшенные характеристики в сравнении с их массовыми аналогами. Преобразователь напряжения центрального процессора построен по 1.
Цепи VRM управляются ШИМ- контроллером u. P1. 61. 8A u. PI Semiconductor. Этот контроллер поддерживает прецизионную точность установки напряжения, управление рабочей частотой силовых элементов, автоматическое переключение количества активных фаз в зависимости от нагрузки и компенсацию падения напряжения Vdroop. К слову, текущее количество активных каналов VRM отображается при помощи линейки ярких светодиодов, расположенных рядом со слотами оперативной памяти. Так как u. P1. 61.
A обеспечивает работу лишь восьми независимых каналов по схеме «6+2», то в преобразователе напряжения применены удвоители фаз u. P6. 27. 5AD. Дополнительное питание к VRM подается при помощи восьмиконтактного разъема EPS1. V. Система охлаждения MSI Z7. A- GD8. 0 представлена радиаторами на силовых элементах преобразователя напряжения и системной логики.
Обзор платы ASUS P8. P6. 7 Deluxe на его основе / Overclockers.
С выходом новых процессоров, как правило, требуется обновленный набор системной логики, обеспечивающий их полную совместимость между собой. Для поддержки процессоров архитектуры Sandy Bridge компания Intel представила чипсеты шестой серии: P6. H6. 7 для массовых ПК, использующих преимущественно встроенное видеоядро. В скором времени будут доступны H6.
B6. 5 и Q6. 7, обладающие также поддержкой интегрированной в процессор графики, причем последние два смогут использоваться в продуктах для встраиваемых систем. Intel P6. 7 Express. В данном материале будет рассмотрен старший представитель новой линейки чипсетов — Intel P6. Express. Из основных нововведений по сравнению с решениями пятой серии выделим полную поддержку шины PCI Express 2.
SATA 6 Gb/s. Правда, последний реализован всего двумя каналами из шести. Что касается линий PCI Express, то ранее их скоростные показатели равнялись протоколу версии 1. Гбит/с на линию). Теперь же пропускная способность выросла до положенных 5 Гбит/с, что положительным образом скажется на требовательных к скорости платах расширения и внешних контроллерах. Для графических карт предусмотрено 1.
PCI Express 2. 0, реализованных за счет процессоров Sandy Bridge и работающих при установке двух адаптеров по формуле «8+8». К слову, в H6. 7 такой возможности нет.
С увеличением скорости линий PCI Express возросла в два раза и пропускная способность интерфейса DMI, связывающего процессор с чипсетом, которая составляет теперь 4 ГБ/с. Интегрированное графическое ядро, к сожалению, P6. FDI для передачи видеосигнала от процессора к чипсету.
Использование встроенной графики пока является прерогативой H6. Express, который, увы, лишен возможности разгона ЦП и поддержки высокочастотной памяти.
Энтузиастам можно подождать выхода продуктов на базе чипсета Z6. Sandy Bridge. Но выйдет он лишь через полгода. Ожидавшаяся ранее поддержка USB 3. Intel не оправдала надежды и до 2. До того времени производителям материнских плат придется обходиться дополнительными контроллерами самостоятельно. Количество USB- портов старой версии 2. К дополнительным контроллерам придется прибегнуть и при реализации шины PCI — Intel продолжает избавляться от устаревающих интерфейсов и видеть на материнских платах мосты PCIe- PCI станет привычным делом.
RAID- возможности нисколько не изменились: поддерживаются массивы 0, 1, 1+0 и 5. Звуковая подсистема и сетевой интерфейс тоже остались без каких- либо революционных новшеств. Несмотря на все тот же 6. Вт, в то время P5. Вт, а H5. 7/H5. 5 — 5,2 Вт.
Для настольных систем вряд ли один ватт отрицательно скажется на фоне общего энергопотребления системы, а для охлаждения чипа достаточно будет небольшого радиатора. В целом, ничего особенного Intel P6. H6. 7 тоже, не принесли. Полноскоростная шина PCI Express 2. P5. 5, но ее там не реализовали.
Интерфейс SATA 6. Gb/s представил конкурент в своих наборах системной логики еще полгода назад, а отсутствием поддержки USB 3.
Избавление от PCI рано или поздно наступило бы в любом случае, учитывая преклонный возраст интерфейса (а это ни много, ни мало, 1. Но есть и положительные моменты. Дело в том, что с подачи производителей материнских плат наконец- то начался переход от BIOS к UEFI (Unified Extensible Firmware Interface; ранее к нему обещали перейти еще до 2. ТБ). Кроме того, он обладает графическим интерфейсом с поддержкой «мыши», что должно упростить настройку системы неопытными пользователями. ASUS P8. P6. 7 Deluxe. Для первого знакомства с решением на базе Intel P6.
Express была выбрана материнская плата ASUS P8. P6. 7 Deluxe, отличавшаяся хорошей стабильностью во время проведения тестирования Sandy Bridge. Остальные модели различных производителей, попавшие к нам, из- за проблем с прошивками оставляли желать лучшего.
Характеристики платы. Модель. ASUS P8. P6. Deluxe. Чипсет. Intel P6. Express. Процессорный разъем. Socket LGA1. 15. 5Процессоры. Core i. 7, Core i. Core i. 3 (Sandy Bridge)Память.
DIMM DDR3 SDRAM1. OC), 3. 2 Гбайт максимум. Слоты PCI- E2 PCI Express 2. PCI Express 2. 0 x. PCI Express 2. 0 x. Слоты PCI2 (ASMedia ASM1. Количество подключаемых вентиляторов.
Порты PS/2. 1 (комбинированный)Порты USB1. NEC D7. 20. 20. 0F1)ATA- 1. Serial ATA4 канала SATA 3. Gb/s (P6. 7)2 канала SATA 6. Gb/s (P6. 7)2 канала SATA 6.
Gb/s (Marvell 9. 12. SATA2 канала (1 с питанием, JMicron JMB3. RAID0, 1, 0+1, 5 (P6.
Встроенный звук. Realtek ALC8. HDA)S/PDIFЦифровой и оптический. Встроенная сеть. Intel 8. PHY, Gigabit Ethernet)Realtek RTL 8. E (Gigabit Ethernet)Fire. Wire. 2 (1 на задней панели, VIA VT6. N)LPT- COM- UEFIAMIФорм- фактор.
ATXРазмеры, мм. 30. Дополнительные возможности. Модуль Bluetooth, кнопки Power, Reset, Clear. CMOS, POST- индикатор, Mem. OK!, TPU, EPUКомплект поставки.
Материнская плата поставляется коробке привычных размеров, выполненной в темных тонах. Дизайн упаковки простой, ничего особенного, если вспомнить продукцию ASUS трехлетней давности. Для любопытных предусмотрено окошко, через которое можно увидеть будущую покупку, и откидывающаяся крышка, на которой расписаны все особенности платы.
К сожалению, для продукта такого уровня и стоимости комплект поставки оказался очень скудным: инструкция к материнской плате; краткое руководство по использованию Digi+ VRM и BT GO!; диск с драйверами и ПО; четыре кабеля SATA 6. Gb/s; два кабеля SATA 3. Gb/s; SLI- мостик; два переходника Q- Connector; модуль с двумя разъемами USB 3. I/O. Ранее продукты серии Deluxe отличались большим количеством всевозможных аксессуаров. Теперь же пользователям придется довольствоваться лишь необходимым для сборки системы. Модуль с двумя разъемами USB 3.
Внешний вид и функциональность. ASUS P8. P6. 7 Deluxe выполнена в форм- факторе ATX и в плане компоновки особых нареканий не вызывает. Цветовая гамма не изменилась — все те же синие элементы на черном текстолите, которые использует компания в последнее время. Сразу в глаза бросаются плавные обводы сложной по форме системы охлаждения, в то время как более строгий дизайн отдан на откуп решениям серии Republic of Gamers.
Из поддерживаемых процессоров, естественно, заявлены все модели Sandy Bridge. В качестве ОЗУ можно использовать модули DDR3 частотой вплоть до 2.
МГц, и судя по возможностям UEFI, даже 2. МГц. Но следует помнить о том, что частота памяти всегда кратна 1. МГц, если не предпринята попытка разгона по Bclk, и при установке памяти DDR- 2. DDR- 2. 13. 3. Каждый слот DIMM оборудован фирменными защелками, позволяющими упростить установку модулей.
Подсистема питания процессора выполнена по 1. Для «системного агента» и контроллера памяти предусмотрено по две фазы. Разъем дополнительного питания стандарта EPS1. V и качественная элементная база должны будут обеспечить стабильное функционирование разогнанных процессоров K- серии.
Для обычных же ЦП необходимость во всем этом кажется маловероятной. За охлаждение силовых элементов отвечают алюминиевые радиаторы сложной формы, соединенные тепловой трубкой. Для охлаждения чипсета предусмотрен широкий, но небольшой высоты, простенький радиатор с логотипом компании на его крышке. При включенном ПК логотип подсвечивается ярко- синим светодиодом, что малополезно, но приятно. Количество разъемов для подключения вентиляторов равно пяти, два из которых четырехконтактные с ШИМ- управлением. Этого вполне будет достаточно для любой системы. Из дополнительных возможностей, нацеленных на энтузиастов, отметим наличие кнопок включения и сброса системы, очистки CMOS, а также индикатор POST- кодов.
Для менее продвинутых на плате есть переключатели, активирующие энергоэффективноую технологию (EPU) и автоматический разгон (TPU). Дополнительно к шести каналам SATA на плате присутствует еще два, третьей генерации, реализованных за счет контроллера Marvell 9. SATA (JMicron JMB3.
Порты USB 3. 0 выполнены на базе двух NEC D7. F1, для подключения внешнего модуля предусмотрен оригинальный разъем. Присутствует также IEEE 1. VIA VT6. 31. 5N) и два сетевых контроллера: один на Intel 8. Realtek RTL 8. 11. E. Естественно, все контроллеры расположены на шине PCI Express. Но учитывая еще два разъема PCI- E x.
PCI- E x. 16, к которому подведены четыре линии скоростного интерфейса, возникает вопрос — как же на всех хватило восьми чипсетных линий PCI Express 2. А ведь на плате еще уставлен мост PCIe- PCI: Для реализации всех контроллеров на скоростной шине инженеры компании использовали восьмипортовый PCIe- свитч PLX PEX8. Вот только как распределены линии PCI Express между всеми потребителя, куда идут именно от P6. И если нюансы разводки этой шины от чипсета мало кого интересуют, то наличие двух графических интерфейсов, работающих в режиме x. Особенно, это касается геймеров — платой поддерживаются как Cross. Fire. X- , так и SLI- конфигурации.
Ну и последним аккордом в описании платы станет задняя панель. На ней расположено восемь обычных и два более скоростных порта USB, комбинированный PS/2, Fire. Wire, два e. SATA и два сетевых разъема, модуль Bluetooth, а также оптический и коаксиальный S/PDIF, и шесть аудиоразъемов. Есть небольшая кнопка Clear. CMOS, которую трудно недооценить при оверклокинге, если не сработал автоматический сброс настроек во время старта переразогнанной системы. UEFIС выходом чипсетов для работы с процессорами Sandy Bridge началась экспансия интерфейса UEFI (или EFI до 2.
BIOS. До этого времени особой поддержки он не получал и производителями материнских плат было выпущено от силы несколько продуктов с EFI. Сейчас же им оснащается почти каждая плата на базе наборов системной логики Intel 6 Series. Платформа AMD также перейдет на этот интерфейс в этом году. Из основных плюсов UEFI можно отметить поддержку загрузки ОС с емких накопителей, работу с виртуальными клавиатурами (что полезно для планшетных ПК) и манипулятором «мышь», а также наличие графического интерфейса. Функциональность UEFI производители плат могут увеличивать за счет расширений, например, интегрировать в оболочку браузер, игры и пр.
Кроме того, с новым интерфейсом должна возрасти скорость загрузки системы, так как уменьшится процесс инициализации устройств.
